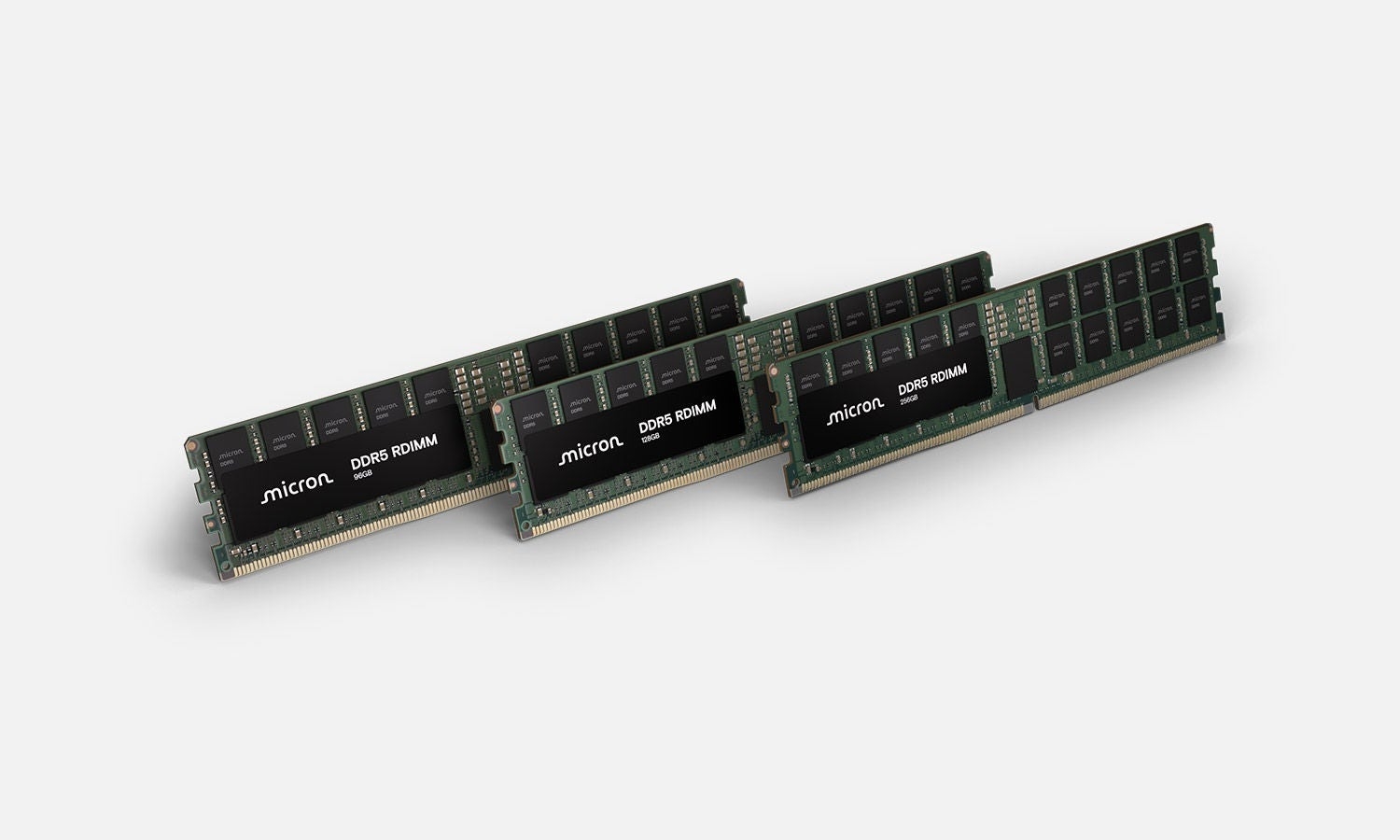

Der Wettlauf um extreme Eigenschaften nimmt eine gefährliche Wendung. Der amerikanische Hersteller hat gerade einen Halb-Terabyte-Speicherstick formalisiert, der ausschließlich für professionelle Infrastrukturen gedacht ist. Durch die Ausnutzung von Frequenzen von bis zu 9200 MT/s (Megatransfers pro Sekunde, eine Einheit, die die Rohgeschwindigkeit des Datenaustauschs misst) bekämpft die Komponente Engpässe direkt Materialien.
Modelle der künstlichen Intelligenz erfordern sofort verfügbare Daten funktionieren. Diese neue Architektur verschiebt die physischen Grenzen dessen, was ein einfaches Motherboard tolerieren kann, und bietet Recheneinheiten eine beispiellose Bandbreite die anspruchsvollsten.
Wie stapelt man 12 Terabyte auf einer herkömmlichen Infrastruktur?
Die technologische Meisterleistung basiert auf modernster Technik im Sinne extremer Miniaturisierung. Auf einem Server Standardmäßig mit 24 Steckplätzen und zwei Prozessoren ausgestattet, erhöht die Hinzufügung dieser Module die Gesamtkapazität auf 12 Terabyte. Es ist ein Segen für Datenbanken analytisch. Diese enorme Dichte hält kritische Informationen so nah wie möglich an den Chips und vermeidet katastrophale Roundtrips zum langsamen Sekundärspeicher.. Entwickler von Rechenzentren können endlich ihre Architekturen konsolidieren, ohne die Racks zu vervielfachen.
Das Herstellungsgeheimnis liegt in der vertikalen Verpackung und Integration von Through-Silicon Vias (TSVs, winzige Metallverbindungen, die physisch durch die Chipschichten verlaufen). Dieser komplexe Prozess ermöglicht es, den DDR5-Standard mit Strom zu versorgen in Richtung stratosphärischer Dichteniveaus. Indem wir vier herkömmliche 128-GB-Streifen durch dieses einzigartige Modul ersetzen, erreichen wir eine extreme Verdichtung, die an thermische Unverschämtheit grenzt. Die Gesamtenergieeffizienz wird tatsächlich um 60 % verbessert, ein starkes finanzielles Argument angesichts der enormen Stromrechnungen der heutigen Rechenzentren.
Warum validieren Hersteller diese Komponenten dringend?
Die Mikroprozessor-Giganten wollen angesichts dieser Entwicklung keine Minute verschwenden. Ihre technischen Abteilungen arbeiten aktiv mit Micron zusammen um die Integration dieser riesigen Module auf zukünftigen Motherboards zu zertifizieren. Die Verwaltung dieser Bandbreite erfordert eine perfekte Hardware-Synchronisierung zwischen dem Controller und dem Chip. Die Hardware-Architekturen von morgen werden so umgestaltet, dass sie immer umfangreichere Parameter aufnehmen, wodurch diese Cross-Test-Phasen entstehen absolut lebenswichtig.
Der große Appetit auf maschinelles Lernen bestimmt die Hardware-Agenda der Technologiebranche. Die Herstellung eines leistungsstarken Prozessors bedeutet nichts, wenn es um RAM-Speicher geht angrenzend verlangsamt die Verarbeitungskette. Die gemeinsam mit Intel und AMD durchgeführten Zertifizierungsarbeiten garantieren, dass die nächsten Xeon- und EPYC-Chips diese 9200 MT/s ohne die geringste Instabilität bewältigen. Technologiegiganten strukturieren jetzt ein leistungsstarkes Ökosystem kalibriert für die virtuellen Belastungen des nächsten Jahrzehnts.
Häufig gestellte Fragen (FAQ)
Mit welcher Technologie können 512 GB auf einem einzigen Schaltkreis gespeichert werden?
Der Hersteller verwendet eine komplexe Baugruppe namens Vertical Packaging in Kombination mit TSVs (Through-Silicon Vias). Diese Mikroverbindungen ermöglichen es, mehrere Siliziumschichten auf derselben Oberfläche zu stapeln, ohne die Latenz oder die Gesamtübertragungsgeschwindigkeit zu beeinträchtigen.
Welchen Einfluss hat diese Komponente auf den Stromverbrauch?
Der Einsatz eines einzelnen 512-GB-Moduls reduziert den Energieverbrauch um 60 % im Vergleich zum gleichzeitigen Einsatz von vier 128-GB-Modulen. Diese thermische Optimierung entlastet die Kühlsysteme von Cloud-Infrastrukturen erheblich.
