Das kalifornische Start-up Bolt Graphics hat gerade einen entscheidenden Schritt nach vorne gemacht, indem es das „Tape-Out“ (die letzte Phase des Entwurfs eines integrierten Schaltkreises vor der Herstellung) seines Zeus-Testchips abgeschlossen hat. Diese Ankündigung macht aus einem einfachen Versprechen auf dem Papier greifbare Realität in Silikon eingraviert. Das erklärte Ziel besteht darin, die Marktgiganten mit einer Architektur, die für fortschrittliches 3D-Rendering ausgelegt ist, direkt anzugehen. und intensive Rechenleistung bei gleichzeitiger Kontrolle von Kosten und Energieverbrauch.
Was verspricht diese Zeus-GPU eigentlich?

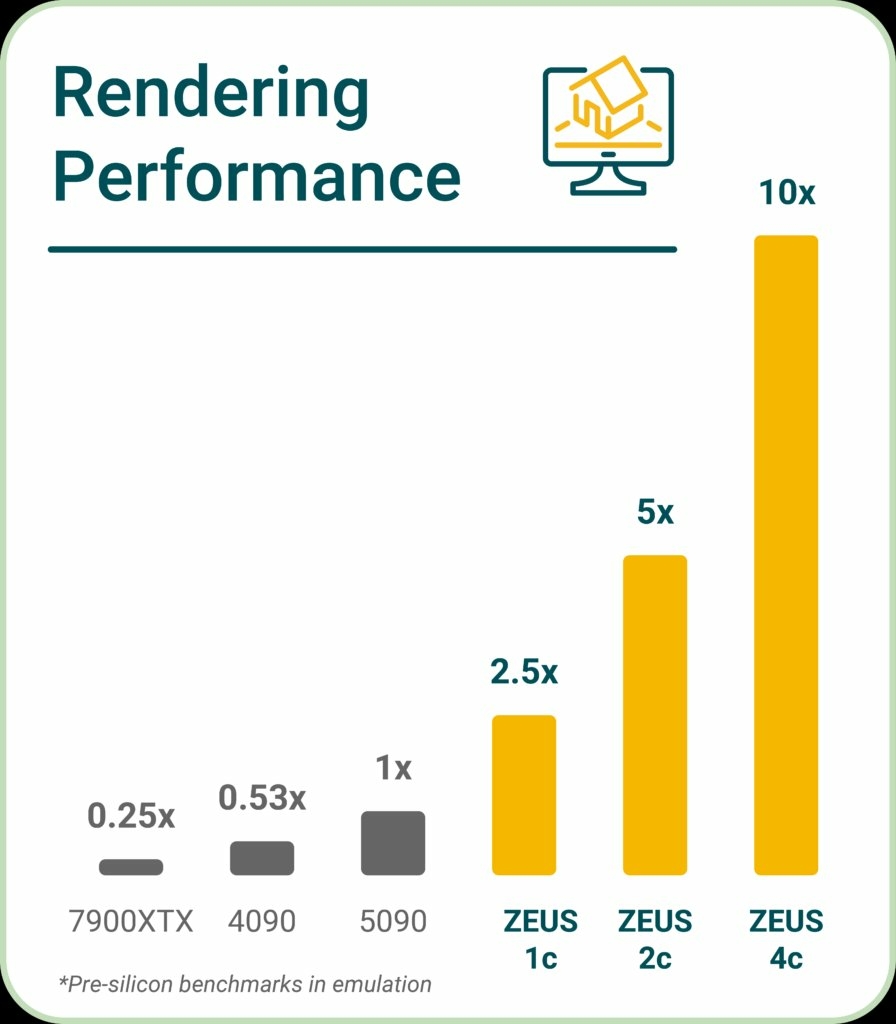

Die von Bolt Graphics vorgelegten Zahlen sorgen für Aufsehen, da sie direkt auf das allerhöchste Preissegment abzielen. Die Dual-Chiplet-Version von Zeus, die 250 W verbraucht, würde eine fünfmal höhere Leistung beim Path-Tracing (einer ultrarealistischen Grafik-Rendering-Technik) bieten als eine RTX 5090, die auf 575 W geschätzt wird. Der Effizienzgewinn wäre also kolossal.

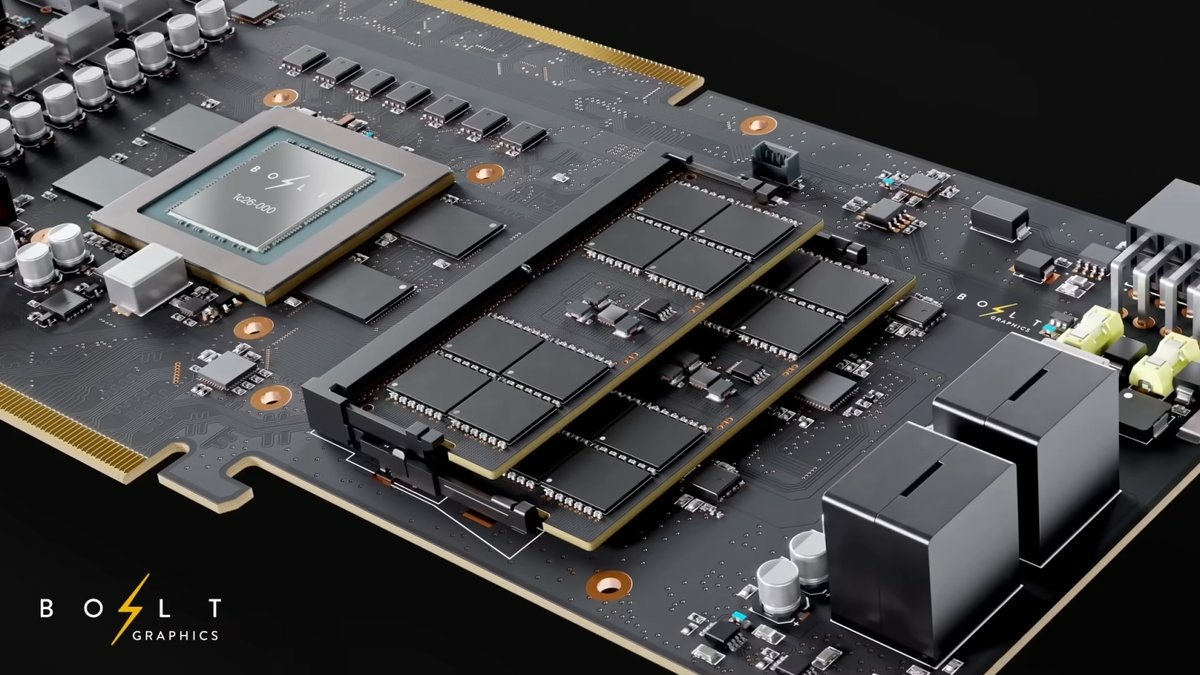

Das Sortiment wird in verschiedenen Formaten erhältlich sein, von PCIe-Karten bis hin zu 2U-Servern. Hier eine Übersicht der Spezifikationen für PCIe-Karten:
- Bolt Zeus 1v26 (Einzelchip): 120 W Leistung, 32 GB LPDDR5X-Speicher, 128 MB Cache und 77 Gigarays im Path-Tracing.
- Bolt Zeus 2c26 (Dual-Chiplet): Leistung von 250 W, bis zu 128 GB LPDDR5X, 256 MB Cache und 154 Gigarays im Path-Tracing.
Das Servermodell übertrifft diese Zahlen mit Speicher, der neue Höhen erreichen kann, und einer um das Zehnfache gesteigerten Rechenleistung.
Wie will sich Bolt Graphics von Nvidia abheben?
Über die bloße Leistung hinaus basiert die Strategie von Bolt auf einem wirtschaftlichen Ansatz und architektonisch anders. Das Unternehmen weist darauf hin, dass die Gesamtbetriebskosten (TCO) für bestimmte Aufgaben bis zu 17-mal niedriger sind als bei Konkurrenzlösungen. Wie ? Durch die Verwendung von LPDDR5X- und DDR5-Speicher, der kostengünstiger ist als traditionell verwendeter GDDR, und durch die Integration einzigartiger Funktionen wie erweiterbarem Speicher und native 400-GbE-Ethernet-Ports, um GPUs ohne zusätzliche Kosten miteinander zu verbinden. Dieser Ansatz zielt direkt auf den Markt für Hochleistungsrechnen ab (HPC).
Das eigentliche Schlachtfeld wird nicht so sehr die reine Leistung sein, die häufig bestimmten Benchmarks unterliegtsondern Effizienz und das Software-Ökosystem. Aus diesem Grund hat der Riese Nvidia baute sein Reich auf. Die Herausforderung für Bolt wird darin bestehen, Entwickler und große Unternehmen davon zu überzeugen, seine Plattform zu übernehmen, was für einen neuen Spieler immer ein großes Risiko darstellt.
Ist der angekündigte Zeitplan realistisch?
Bolt Graphics hat bestätigt, dass sein Testchip bei TSMC in Produktion gegangen istauf einem 12-nm-Gravurprozess. Dies ist ein entscheidender Schritt, der die Ernsthaftigkeit des Projekts beweist, weit über Simulationen auf FPGAs (programmierbare Logikschaltungen für Prototyping) hinaus. Das Projekt ist bereits in Verzug geraten, was in der Halbleiterindustrie nicht verwunderlich ist.
Massenproduktion und kommerzielle Verfügbarkeit sind nun für das vierte Quartal 2027 angesetzt. Bis dahin wird viel Wasser unter der Brücke geflossen sein und die Konkurrenz wird nicht untätig bleiben. Allerdings verzeichnet das Unternehmen bereits mehr als 14.000 Registrierungen für sein Early-Access-Programmé, Zeichen von ausgeprägtem Interesse Markt für glaubwürdige Alternativen.
Häufig gestellte Fragen (FAQ)
Ist die Zeus-GPU für Videospiele konzipiert?
Nein, nicht hauptsächlich. Obwohl seine Path-Tracing-Fähigkeiten beeindruckend sind, zielen die Architektur, die große Speichermenge und Funktionen wie native Ethernet-Verbindungen in erster Linie auf professionelle Märkte ab: 3D-Rendering für Kinoswissenschaftliche Simulationen und Hochleistungsrechnen (HPC).
Was bedeutet „Tape-Out“ für dieses Projekt?
Das „Tape-Out“ ist ein grundlegender Schritt. Dies bedeutet, dass die Chip-Designphase abgeschlossen ist und die endgültigen Pläne an die Produktionsstätte (hier TSMC) gesendet wurden, um die ersten Prototypen zu produzierenin Silizium. Dadurch wird das Projekt von einem theoretischen Konzept zu einem testbaren physischen Produkt.
Warum eine 12-nm-Gravur verwenden und nicht eine neuere?
Die Wahl von TSMC für 12 nm ist wahrscheinlich eine strategische und wirtschaftliche Entscheidung. Der Einsatz eines ausgereiften und bewährten Herstellungsprozesses trägt dazu bei, Produktionsrisiken und -kosten zu reduzieren, was für ein Start-up von entscheidender Bedeutung ist. Die Zeus-Architektur ist jedoch so konzipiert, dass sie „skalierbar“ und in Zukunft an feinere Gravurknoten wie 5 nm anpassbar ist.
