Grundsätzlich gilt: Je mehr Transistoren man auf einem Chip verbrennt, desto heißer wird er. Es ist ein eisernes Gesetz. Allerdings Huawei hat gerade über seinen Direktor He Tingbo eine wissenschaftliche Studie auf der Plattform veröffentlicht ChinaXivwas diese Gewissheit untergräbt.

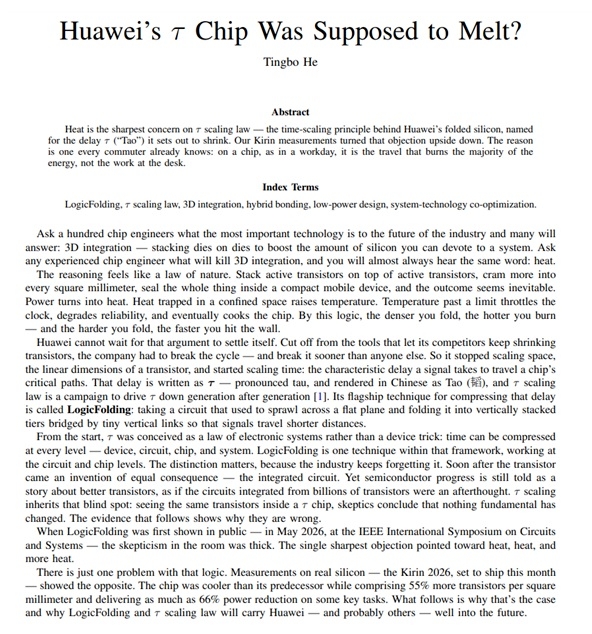

Das Dokument mit dem provokanten Titel „ Sollte Huaweis Tau-Chip schmelzen? », basiert auf konkreten Messungen seines zukünftigen Flaggschiff-Chips, dem Kirin 2026-Prozessor.
Die Ergebnisse sind entgegen allen Erwartungendas Gegenteil des Konsens: Der Chip ist dichter, leistungsstärker und erwärmt sich dennoch weniger. Um dies zu erreichen, nutzt die Gruppe eine innovative Architektur namens LogicFolding.basierend auf dem Tau-Skalierungsgesetz.
Warum widerspricht Huaweis neuer Chip den Gesetzen der Physik?
Der Chip trotzt nicht der Physik, er nutzt eine ihrer oft vernachlässigten Feinheiten aus. Die direkte Antwort liegt in der Quelle des Energieverbrauchs: Nicht die Berechnung selbst kostet am meisten, sondern der Datentransport durch die Schaltkreise.
Mehr als 80 % der Energie eines SoC (System auf einem Chip) wird von diesen Bewegungen verschlungen. Es ist ein bisschen so, als ob in einer Stadt die Lieferkosten die Herstellungskosten der Produkte bei weitem übersteigen.
Huawei hat sich daher entschieden, den wahren Übeltäter anzugehen. Anstatt Transistoren endlos zu optimieren, hat das Unternehmen die „Informationsautobahnen“, die sie verbinden, neu erfunden.
Durch vertikales Stapeln Es verwandelt lange und energieintensive horizontale Verbindungen in ultrakurze vertikale Verbindungen, echte „Datenaufzüge“. Die vom Signal zurückgelegte Distanz bricht zusammen und damit auch der Verbrauch und die erzeugte Wärme.
Was ist „Tau Scaling Law“ und „LogicFolding“?
Das Tau-Skalierungsgesetz ist der theoretische Rahmen nach dem Mooreschen Gesetz angeboten von Huawei. Anstatt sich auf die Reduzierung der geometrischen Größe der Transistoren zu konzentrieren, liegt der Schwerpunkt auf der Reduzierung der Ausbreitungsverzögerung des Signals (die konstante Zeit τ oder Tau).
LogicFolding ist seine praktische Umsetzung: eine 3D-Designtechnik, die Schaltkreislogik über mehrere Schichten „faltet“.
Diese Architektur verwendet Hybrid-Link-Technologie (Hybridverklebung), um Millionen vertikaler Mikroverbindungen zu erstellen. Für Kirin 2026 sprechen wir von 50 Millionen vertikalen Verbindungen auf einem Abstand von 1,5 Mikrometern. Dadurch wird die Länge kritischer Pfade um bis zu 70 % verkürzt, ein absolut enormer Gewinn, der sich direkt in der Energieeffizienz niederschlägt..
Was sind die konkreten Leistungssteigerungen des Kirin 2026?
Die von Huawei vorgelegten Zahlen sind spektakulär. Im Vergleich zur Vorgängergeneration ist der Kirin 2026-Chip bettet etwa 238 Millionen Transistoren pro Quadratmillimeter ein, was einer um 55 % erhöhten Dichte entspricht.
Trotz dieses Gedränges sinkt der Energieverbrauch bei gleicher Leistung: -66 % für die NPU (Neural Processing Unit), -58 % für die GPU (Graphics Processing Unit) und -41 % für den Hochleistungs-CPU-Kern.
Das Beispiel der NPU ist besonders aufschlussreich. Es verfügt über eine Rechenleistung von 29 TOPS (Tera-Operationen pro Sekunde) bei Betrieb mit einer um 63 % niedrigeren Frequenz und einer reduzierten Spannung von 0,85 V auf 0,55 V.
Die Leistungsdichte, ein wichtiger Indikator für Wärme, sinkt um 73 %. Diese spektakulären Gewinne ermöglichen es dem Chip, zwischen maximaler Effizienz und Leistungsspitzen zu wechseln, ohne jemals die thermische Grenze zu erreichen.
Ist diese Technologie die Wunderlösung für die Zukunft der Chips?
Obwohl dieser Ansatz vielversprechend ist, handelt es sich nicht um eine magische Lösung. He Tingbo, der Architekt dieser Vision, warnt davor, dass das Tau-Gesetz ein Gesetz der Skalierung der *Zeit* und nicht der Energie ist.
Wenn Designer die eingesparte Zeit nutzen, um einfach die Frequenz zu erhöhen, könnte stattdessen der Energieverbrauch steigen. Die Herausforderung besteht also darin, die richtige Balance zu finden zwischen Leistung, Fläche und Verbrauch.
Darüber hinaus bleiben große technische Herausforderungen bestehen. Hybridbonden in dieser Größenordnung erfordert extreme Präzision, um Probleme wie Waferverzug und Schichtausrichtung zu bewältigen.
Trotzdem Huawei zeigt eine aggressive Roadmap: Kirin 2027-Testchips haben bereits einen Abstand von 1 Mikrometer und ein Ziel von 720 Nanometern innerhalb von drei Jahren. Es ist ein Wettlauf gegen die Zeit, sowohl technologisch als auch industriell.was aber durchaus die Spielregeln neu definieren könnte.
